充气式气密门原理、结构与选型

本文核心结论

什么是充气式气密门？

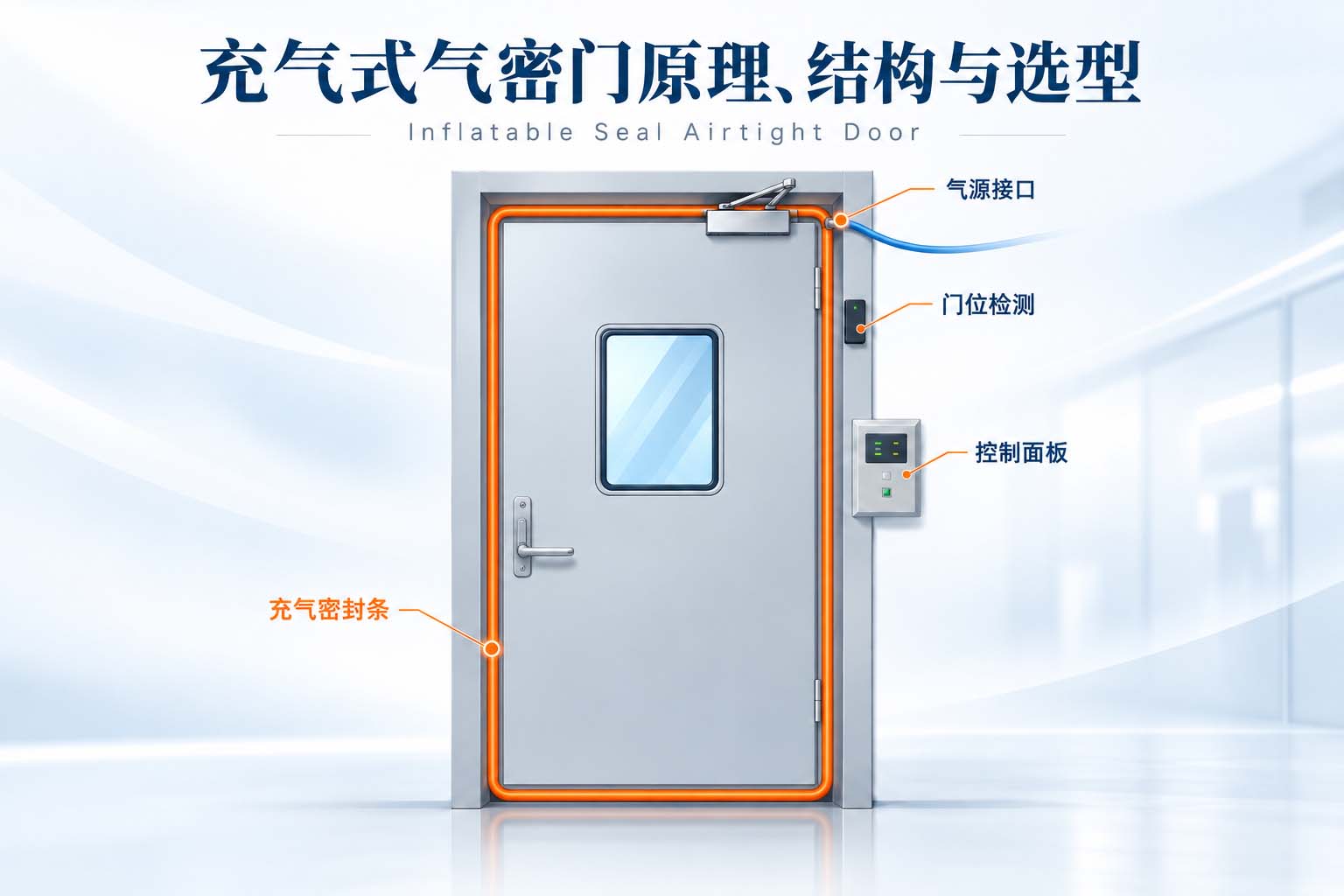

充气式气密门是在门扇或门框周边设置中空弹性密封条， 通过充气和泄气改变密封条状态的专用气密门。

门关闭并确认到位后，控制系统向密封条供气，使密封条膨胀并贴合对应密封面； 需要开门时，系统先停止供气并释放密封条内部压力，待密封解除后再允许门扇开启。

这种主动式密封方式的主要价值，是让门关闭后的周边密封不完全依赖门扇自身压紧力， 从而更容易在顶部、两侧和底部形成连续的气密边界。

充气式气密门由哪些部分组成？

1. 门扇与门框

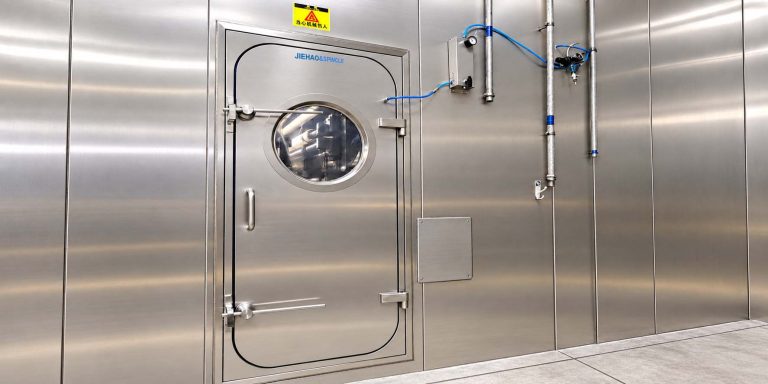

门扇和门框承担结构、启闭及密封基准面的作用。用于生物安全区域时， 常采用不锈钢等耐腐蚀、易清洁材料，并尽量减少不必要的拼缝、凹槽和积尘位置。

门框的平整度和刚度非常重要。如果门框安装后发生扭曲，即使密封条能够正常充气， 也可能出现局部接触不足或局部过度挤压。

2. 全周连续充气密封条

密封条通常为中空弹性结构，沿门扇四周连续布置。 充气后，密封条向密封面方向膨胀并形成接触压力。

对于气密门来说，四角、接头、铰链侧及门底位置往往比直线段更需要关注。 真正有效的密封应是连续的一整圈，而不是四条互不关联的胶条简单拼接。

3. 气源与气路系统

气路系统负责为密封条提供稳定气源，并完成充气、保压和泄气。 具体供气压力、流量、过滤及管路配置应按照设备设计和项目要求确定， 不能用一个固定数值套用所有项目。

如果项目没有合适的稳定气源，应在方案阶段确定是否配置独立供气装置， 或者改用不依赖充气气源的机械压紧式结构。

4. 门位与密封状态检测

控制系统通常需要先确认门已关闭到位，再允许密封条充气。 根据项目要求，还可以监测密封状态、气源状态、故障报警及开门许可。

5. PLC、门禁与互锁接口

在人员气锁、缓冲间或多门通道中，充气式气密门可以接入PLC控制系统， 与开门按钮、门禁读卡器、声光报警和中央控制系统进行联动。

多门互锁应根据实际人员流线、洁污流程和应急要求定制， 而不是简单套用普通双门电子互锁器。

充气式气密门是如何工作的？

关门过程

开门过程

为什么开门前必须先泄气？

密封条处于充气状态时，会持续压向门框。如果在此状态下强行拉开门扇， 容易导致密封条与门框产生较大的摩擦和剪切。

长期如此可能带来密封条磨损、四角受力异常、密封条脱槽、开门阻力增大以及气密性能下降。 因此，“先泄气、后开门”是充气式气密门控制逻辑中的重要保护步骤。

充气式气密门有哪些优势？

密封接触较均匀

充气后的密封条可以在门周边形成较均匀的接触， 对复杂门周边的连续密封更有利。

便于实现状态监测

由于密封过程本身包含充气和泄气动作， 因此可以将门位、气源、密封状态和故障信号纳入控制系统。

适合与多门互锁系统配合

在人员气锁、缓冲间、污染区通道等位置， 可通过PLC对多樘门进行逻辑管理，并与门禁、报警和中央控制系统联动。

可用于需要密闭生物去污的区域

当门体、密封材料和其他部件经过正确选材后， 可用于需要VHP等空间生物去污的区域。 但“气密”并不自动等于“耐VHP”，材料兼容性仍需单独确认。

充气式气密门有哪些限制？

• 需要稳定可靠的气源；
• 需要控制系统完成充气、泄气和开门许可；
• 密封条属于需要周期检查的关键部件；
• 对门框安装精度和密封面状态有要求；
• 断电、断气或控制故障时，需要预先明确应急开启逻辑。

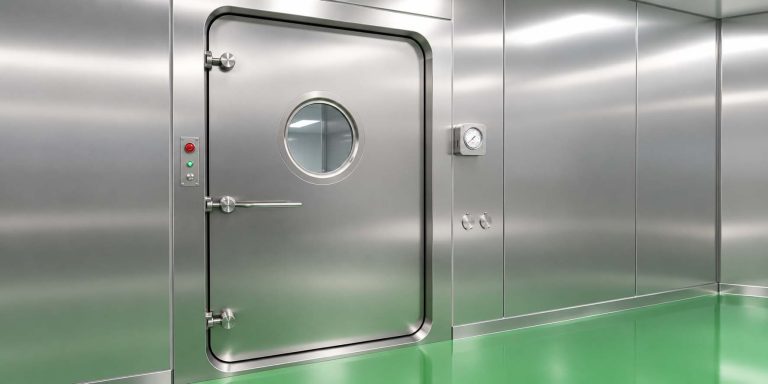

如果现场不具备稳定气源、门开启频率很低， 或者项目明确希望采用纯机械密封，可以评估机械压紧式气密门。

充气式气密门适合哪些区域？

• 高风险实验区域出入口；
• 人员气锁和缓冲间；
• 污染区与相对清洁区之间的关键边界；
• 需要多门互锁的人员通道；
• 需要进行VHP空间生物去污的房间；
• 动物实验区域；
• 对空气泄漏控制有明确要求的设备通道。

充气式气密门选型要确认哪些参数？

技术协议中如果只写“充气式气密门”而没有写明测试边界和验收条件， 后期很容易出现供货方、安装方和检测方理解不一致的问题。

充气式气密门与VHP生物去污如何配合？

在需要进行VHP生物去污的区域，选型不能只确认不锈钢门体。 还应关注充气密封条、观察窗周边、胶黏剂、五金件、门禁与传感器， 以及门框和墙体接口密封材料。

VHP兼容性与实际浓度、湿度、作用时间、循环频率和材料配方有关， 因此不能只凭“硅胶”或“不锈钢”等材料名称直接判断长期兼容性。

安装时最容易影响气密性的地方

门框与墙体接口

门体自身合格并不代表安装后的整体边界一定合格。 门框与墙体之间需要形成连续、可靠的接口密封。

门框变形

门框如果在固定、灌浆或墙体施工过程中产生变形， 可能造成门扇间隙不均，使密封条膨胀后仍无法均匀接触。

四角和门底

四角、门槛或门底位置通常是气密问题的重点检查区域， 应确认密封结构连续、平整且无机械干涉。

气管与电缆穿孔

气源管、电缆和控制线穿过门体或墙体时， 穿孔位置本身也需要进行可靠密封。

日常维护应检查什么？

• 密封条是否有裂纹、磨损、变形或脱槽；
• 充气和泄气时间是否明显异常；
• 门位检测是否可靠；
• 门框密封面是否有污染、碰伤或异物；
• 气路接头是否存在漏气；
• 报警和互锁逻辑是否正常；
• 应急开启功能是否有效。

常见选型误区

误区一：密封条充得越鼓越好

密封效果取决于密封条结构、门框间隙和受力状态。 过度充气并不代表气密性一定更好，反而可能增加密封条疲劳和局部应力。

误区二：有充气密封条就一定是高性能气密门

密封条只是系统的一部分。 门框精度、门扇刚度、控制逻辑、安装接口和检测方法同样决定最终性能。

误区三：门安装后能正常开关就算验收完成

启闭正常只能说明基本机械功能可用。 气密门还需要确认密封、控制、报警、互锁及项目要求的现场性能。

误区四：所有充气式气密门都适合VHP

是否适合VHP取决于整樘门所有暴露材料的兼容性， 而不是只看密封形式。
